主要特點:

1、全鋼框架結構，系統穩定性能好。

2、仿申克直聯減速電機，保證了長期穩定運行。

3、獨特的皮帶張緊和自動糾偏功能，可以使秤體長期運行免維護。

4、秤體有皮帶內外清掃裝置，有效克服皮帶粘附屬物料。

5、采用雙傳感器（平衡梁或波紋管）直接稱重結構，成功的解決了物料偏重和杠桿稱重造成的誤差，使計量精度大為提高。

6、采用數字采集模塊，有效分辨率高達100萬；采集速率50次/秒；年漂移小于50PPM；溫度漂移小于50PPM。

7、皮帶速度測量選用齒輪測速或旋轉編碼器測速。

 技術指標:

1、 計量精度：≤±0.5%

2、 控制精度：≤±1%

3、 調速范圍：10：1

4、 工作方式：連續

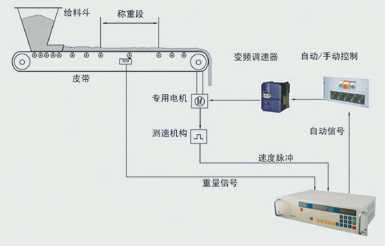

 工作原理：

    來自皮帶上物料的重量信號和皮帶運行的速度信號一同傳送到3C403（一機一路DCS接口）或3C600（一機十六路）測量和控制系統中（3C403和3C600內部均以微處理器為核心）。通過連續不斷的比較設定值與皮帶實際輸送的物料重量。不停的調節皮帶運行的速度。因此，使物料流量總能穩定在設定值上。

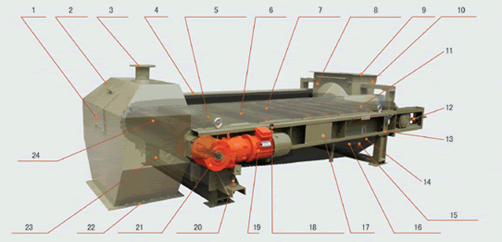

結構原理圖：

    來自皮帶上物料的重量信號和皮帶運行的速度信號一同傳送到3C403（一機一路DCS接口）或3C600（一機十六路）測量和控制系統中（3C403和3C600內部均以微處理器為核心）。通過連續不斷的比較設定值與皮帶實際輸送的物料重量。不停的調節皮帶運行的速度。因此，使物料流量總能穩定在設定值上。

1、檢查口 2、卸料罩 3、收塵口 4、側邊擋料罩 5、荷重傳感器（物料重量檢測）

6、計量輥 7、皮帶托輥 8、物料整形閘板 9、進料口 10、給料斗 11、皮帶尾輥

12、皮帶張緊調節 13、秤架 14、梨型皮帶清掃器 15、 皮帶恒定張力器

16、皮帶自動調偏結構 17、標志牌 18、速度傳感器（皮帶運行速度檢測） 19、電機

20、位置調節固定螺絲 21、直聯式減速機 22、出料口 23、橡膠刀口皮帶清掃器

24、前驅動輥
